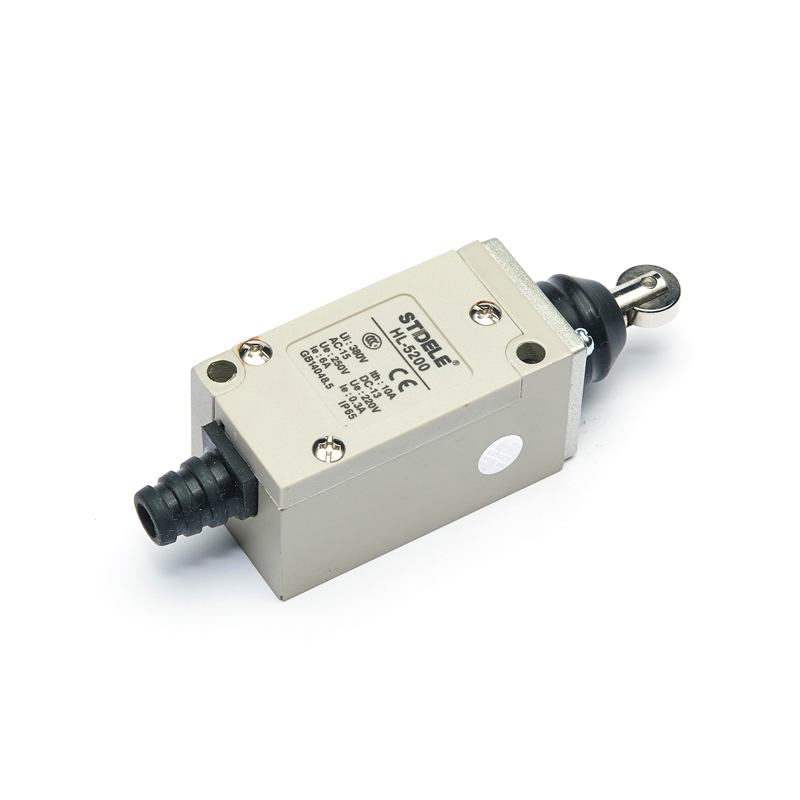

HL-5200

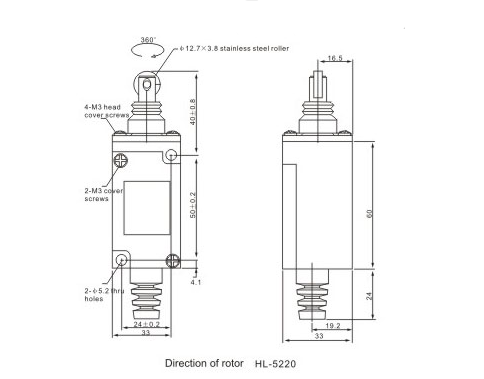

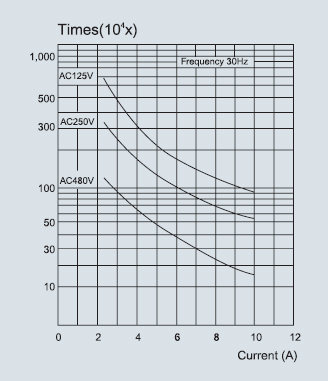

产品概述 规格 特性 外形尺寸 电性寿命图
■金属底壳
内藏接点座有双簧片设计,机械寿命长

高电性10A 250V, 50万次


型号 HL 5000 5030 5050 5100 5200 5220 5300 5330 5381 5391
操作力 OF(最大) 750g-cm 750g-cm 750g-cm 750g-cm 900g-cm 900g-cm 150g 150g 150g 550g-cm
回弹力 RF(最小) 100g-cm 100g-cm 100g-cm 200g 200g 200g 30g 30g 30g 100g-cm
前预行程 PT(最大) 20° 20° 20° 1.8mm 1.8mm 1.8mm 30mm 30mm 30mm 20°
触发位置 TP±10% 22.5° 22.5° 22.5° 2.0mm 2.0mm 2.0mm 22.5° 22.5° 22.5° 22.5°
行程移动分辨率 MD(最大) 10° 10° 10° 1.2mm 1.2mm 1.2mm 14° 14° 14° 14°
触后行程 OT(最小) 75° 75° 75° 4.0mm 4.0mm 4.0mm 20mm 20mm 20mm 75°
累积总行程 TT(最小) 95° 95° 95° 5.8mm 5.8mm 5.8mm 50mm 50mm 50mm 95°
双断开机械功用 INO+INC Force Break snap action强迫断开快速机芯
额定电压/电流 10(4)A, 125, 250VAC / 6(2)A, 380VAC For inductance Load, Cosφ=0.4
接触电阻 25mΩ max. (initial value)
绝缘电阻 100mΩ min. (at 500VDC)
电介强度 1000VAC, 50/60 HZ for 1 minute between terminals of the same polarity
1500VAC, 50/60 HZ for 1 minute between current-carrying and non-current-carrying metal parts
1500VAC, 50/60 HZ for 1 minute between each terminal and ground
电气寿命 500,000 at 10A 250VAC Resistive
机械寿命 10, 000, 000 operations min. (under rated conditions)
操作速度 5mm/s to 0.5m/s
防水防尘能力 IP65
上升温度 Max 30℃ over ambient temperature at rated voltage/current
合乎标准 Cenelec EN 50041, EN 50047, IEC 337-1, VDE 0660
操作温度 -5℃~+65℃ (with no icing)
保存温度 -5℃~+65℃ (with no icing)
湿度 95°RH Max.
冲击系数 Mechanical durable: 1000m/s2 min.
Malfunction: 300m/s2 min.
振动频率 Malfunction: 10 to 55HZ 1.5mm double amplitude
端子螺丝扭力 6-8 kgf-cm
其他螺丝扭力 Cover 12-14 kgf-cm/Head 8-9 kgf-cm/Mounting 50-60 kgf/cm
裸铜线尺寸 φ2 Max
电缆尺寸 φ9 Max(IP 65 if use cable φ8-9)
