TM-1307

当前位置：主页 > 产品展示 > 微动开关 > TM卧式微动开关系列

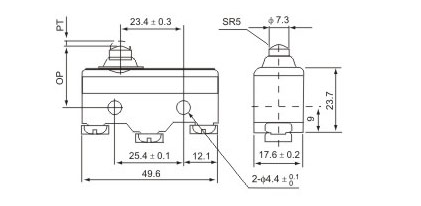

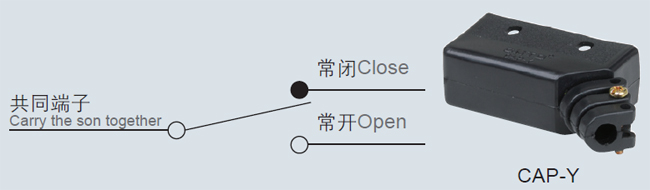

产品概述 接点形式 额定值 特性 接点构成 动作特性 外形尺寸


■引动器种类广泛,且有动作位置可调整之设计(如TM1701)
■高开闭容量(15A)
■高精确度
■广泛操作速度范围

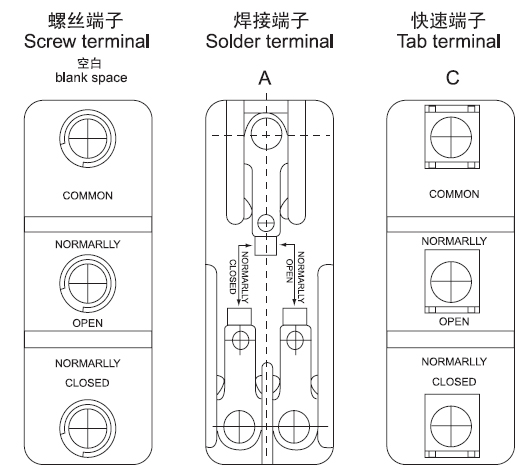

■CM系列每一型式具有焊接端子,螺丝端子与快速端子可供选择
■型号后面加A则为焊接端子,加C则为快速端子,空白则为螺丝端子


额定电压 非电感性负载 电感性负载 突入
电流(A)
电阻性负载 灯泡负载 电感性负载 马达负载
NC NO NC NO NC NO NC NO NC NO
125VAC
250VAC
500VAC 		15
15
3 		3
2.5
1.5 		1.5
1.25
0.75 		15
15
2.5 		5
3
1.5 		2.5
1.5
0.75 		30
以下
max. 		15以下
max.
8VDC
14VDC
30VDC
125VDC
250VDC 		15
15
6(2)
0.4
0.2 		3
3
3
0.4
0.2 		1.5
1.5
1.5
0.4
0.2 		15
15
2.5 		5
5
5
0.05
0.03 		2.5
2.5
2.5
0.05
0.03
操作速度 0.01mm至1m/sec(锁住塞型)
动作频率 机械:240次/分 电气:20次/分
接点电阻 15mmΩ以下(初期)
绝缘电阻 100MΩ以上(在500VDC以下)
电介强度 非连续端子间1,000VAC, 50/60Hz持续1分钟
载电流与无载电流零件间1,500VAC, 50/60Hz持续1分钟
端子和接地之间1,500VAC, 50/60Hz持续1分钟􀀂
振动 (*10至20Hz): 1.5mm 变振幅误动作耐久: 10至55Hz
冲击 机械耐久:1,000m/Sec2(约100G’S)
误动作耐久:300m/Sec2(约30G’S)
周围温度 泛用型: -10℃~+80℃(没有结冰) 密封型: -15℃~+80℃ (没有结冰)
湿度 泛用型: 85%RH以上 密封型: 95%RH
使用寿命 机械:10, 000, 000次以上(在额定OT值下) 电气:500,000次以上
重量 约22至58g
型号 TM1300 TM1301 TM1303 TM1305 TM1306 TM1307

TM1308

TM1308X


TM1309

TM1701

TM1706

TM1702 TM1703 TM1704 TM1705 TM1743

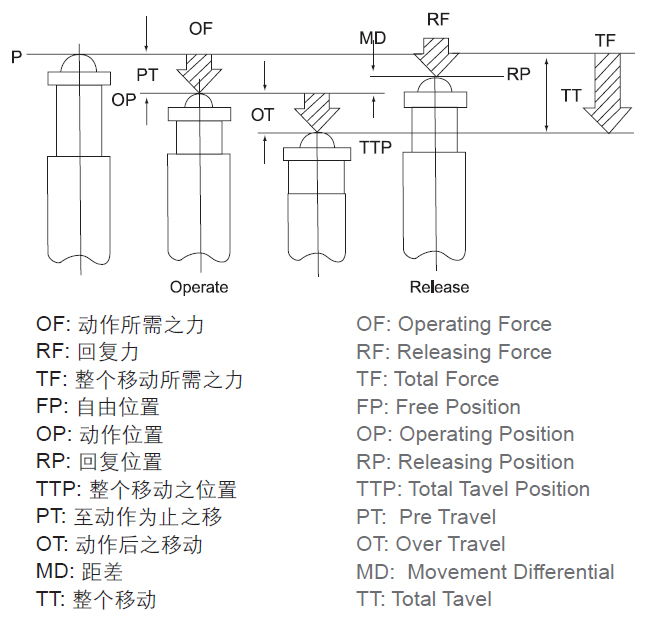

OF最大 350g 300g 300g 350g 350g 350g 350g 350g 70g 160g 100g 160g 10g 160g
RF最小 114g 50g 50g 114g 114g 114g 114g 114g 14g 28g 22g 42g 3g 42g
PT最大 0.4mm 4mm 4mm 0.4mm 0.4mm 0.4mm 0.4mm 0.4mm 10mm 5mm 7.1mm 2.7mm 20mm 2.7mm
OT最小 0.13mm 1.6mm 1.6mm 1.6mm 1.6mm 5.5mm 3.58mm 3.58mm 5.6mm 2mm 4mm 2.4mm 5.6mm 2.4mm
MD最大 0.05mm 1.3mm 1.3mm 0.05mm 0.05mm 0.05mm 0.05mm 0.05mm 1.27mm 1mm 1.02mm 0.5mm 3mm 0.5mm
FP最大 20.6mm 31.8mm 28.2mm 24.8mm 36.5mm 32.5mm 43.6mm
OP 15.9±0.4 17.4±0.8 28.6±0.8 28.2±0.5 21.5±0.5 21.8±0.8 33.4±1.2 33.4±1.2 19±0.8 19±0.4 30.2±0.8 30.2±0.4 19±0.8 43.1±0.8
